久久婷婷人人澡人人喊人人爽_国产日韩欧美一二三区_日韩不卡一二区_国产电影一区二区三区_欧美综合激情_国产精品嫩草影院com_欧美日韩在线一_亚洲成av人片在线观看无码_久久国产乱子伦免费精品_美女国产一区二区三区_中文精品视频一区二区在线观看_国产黄色录像视频

拉伸測試是評價(jià)材料力學(xué)性能的基礎(chǔ)手段，但在實(shí)際測試過程中，同一批材料、同一制備條件下，測試結(jié)果仍可能出現(xiàn)明顯波動。這種不穩(wěn)定性往往并非偶然，而是多個環(huán)節(jié)中未被有效控制的變量共同作用的結(jié)果。本文旨在系統(tǒng)梳理拉伸數(shù)據(jù)不穩(wěn)定的潛在原因，并提出具有可操作性的排查與改進(jìn)思路。

一、數(shù)據(jù)波動是多因素耦合的結(jié)果

拉伸測試數(shù)據(jù)的穩(wěn)定性不僅取決于材料本身的均一性，還與從樣品制備到測試完成的整個流程密切相關(guān)。主要影響因素包括：
1、樣品制備的一致性：樣品的尺寸精度、邊緣是否存在缺口或損傷，以及加工過程中是否引入殘余應(yīng)力，均會影響其承載能力與斷裂行為。
2、取樣位置與方向性：對于具有取向性的材料（如高分子注塑件、軋制金屬板），沿不同方向取樣會導(dǎo)致拉伸強(qiáng)度與延伸率差異顯著。

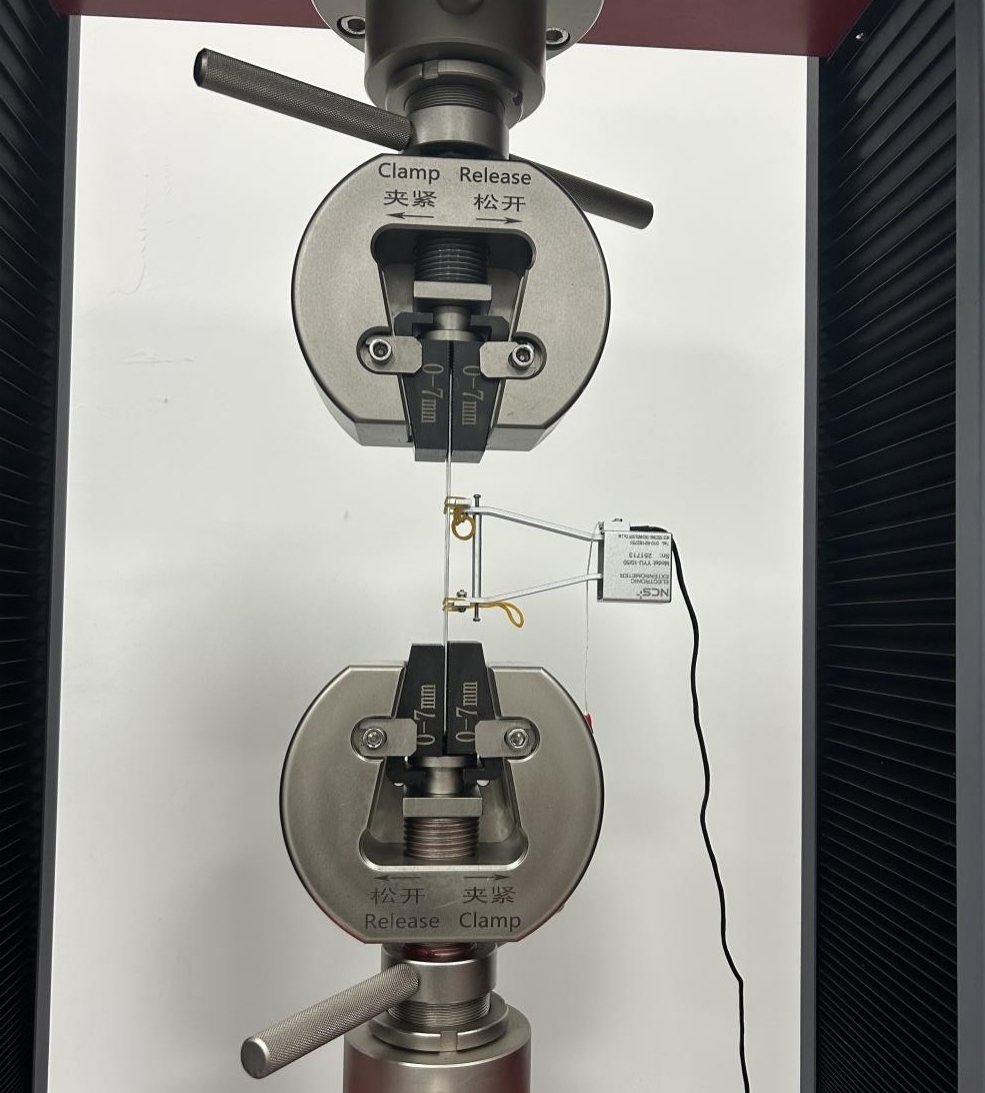

3、設(shè)備狀態(tài)與夾具條件：夾具夾持力不均、夾面磨損或存在油污，容易造成試樣打滑或應(yīng)力集中，影響斷口位置與載荷讀數(shù)。
4、環(huán)境因素的波動：溫度、濕度變化對吸濕性高分子材料（如尼龍、PET等）的性能影響尤為顯著，可導(dǎo)致模量與延伸率發(fā)生較大變化。
5、操作過程的規(guī)范性：裝夾對中不良、測試速率設(shè)置不統(tǒng)一、引伸計(jì)安裝不當(dāng)?shù)龋鶗肴藶檎`差。
由此可見，任何一個環(huán)節(jié)的控制缺失，都可能導(dǎo)致最終數(shù)據(jù)的離散。因此，當(dāng)出現(xiàn)數(shù)據(jù)不穩(wěn)定時，應(yīng)首先審視整個測試流程是否實(shí)現(xiàn)了嚴(yán)格統(tǒng)一。


二、基于測試現(xiàn)象的系統(tǒng)排查方法

在排查數(shù)據(jù)波動原因時，應(yīng)避免無目標(biāo)地嘗試調(diào)整，而應(yīng)依據(jù)實(shí)驗(yàn)現(xiàn)象進(jìn)行邏輯推理。具體可從以下三個方面入手：

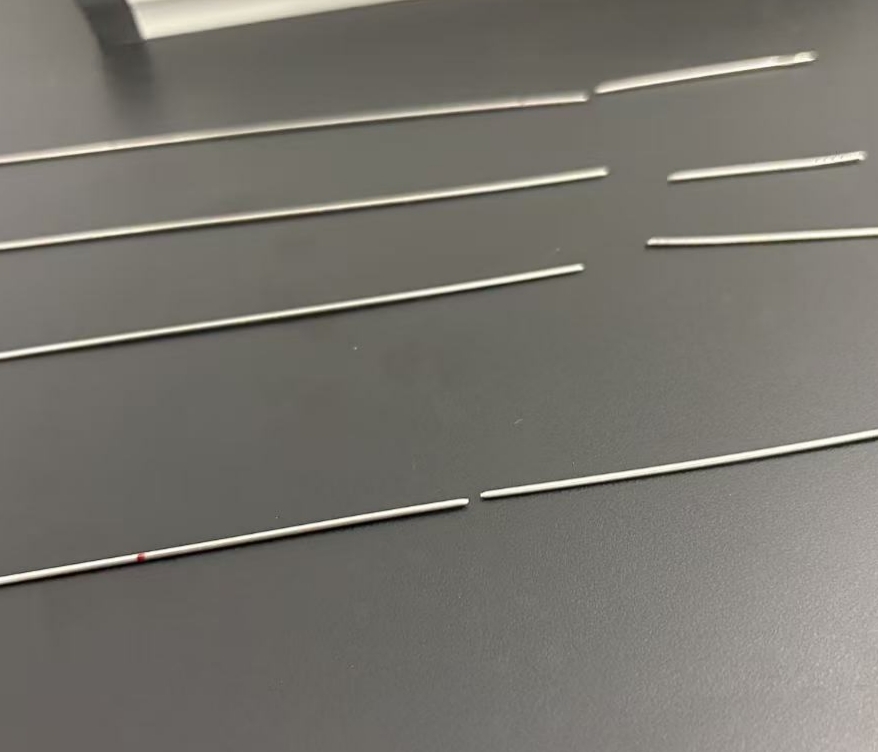

1、斷口位置的規(guī)律分析
● 若斷口集中于夾持端附近，通常反映裝夾問題，如夾持力過大或試樣未對中，造成局部應(yīng)力集中。
● 若斷口位于標(biāo)距段內(nèi)且伴隨明顯頸縮，表明材料本身延展性良好，試樣制備基本合理。
● 若斷口位置隨機(jī)分布，則需考慮材料內(nèi)部存在缺陷、成分不均或存在殘余應(yīng)力。

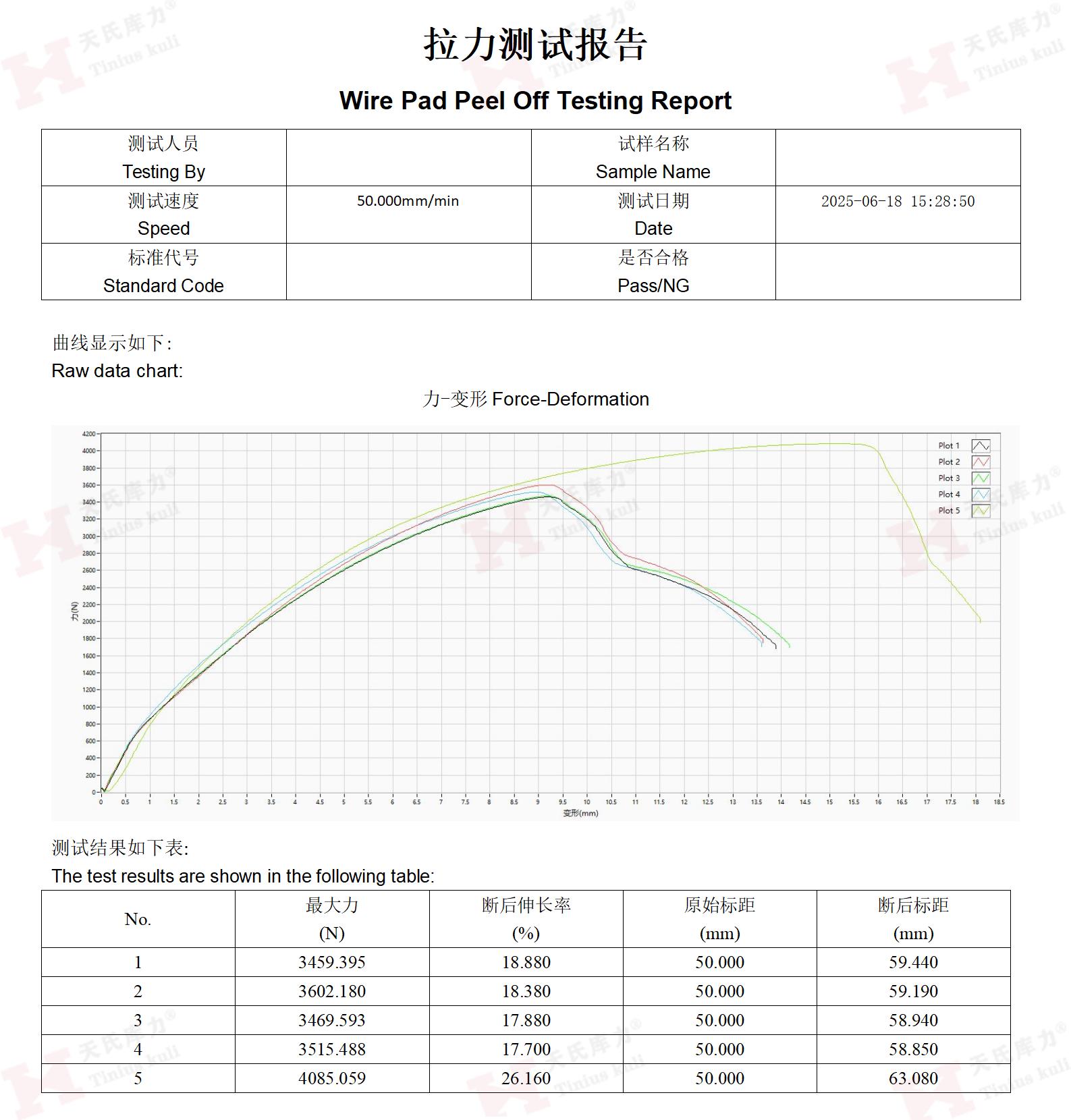

2、拉伸曲線形態(tài)的識別
● 若不同試樣之間斷裂應(yīng)力差異顯著，而延伸率相近，應(yīng)重點(diǎn)檢查試樣厚度或?qū)挾鹊臏y量一致性。
● 若延伸率波動大而強(qiáng)度值相對穩(wěn)定，則需考察材料是否因取樣方向、熱處理狀態(tài)或吸濕程度不同而表現(xiàn)出不同的變形能力。
● 曲線出現(xiàn)不規(guī)則抖動或載荷突降，可能與夾具滑移、傳感器干擾或控制系統(tǒng)響應(yīng)異常有關(guān)。
3、測試細(xì)節(jié)的復(fù)核
除了常規(guī)測試參數(shù)外，還需關(guān)注以下潛在變量：
● 試樣是否經(jīng)過退火、調(diào)濕等預(yù)處理，其狀態(tài)是否統(tǒng)一；
● 夾具夾面是否清潔、完好，有無打滑或損傷；
● 測試環(huán)境的溫濕度是否記錄并保持一致；
● 測試速度是否在軟件中正確設(shè)定，避免因誤操作被重置。


三、建立可復(fù)現(xiàn)的驗(yàn)證流程

在鎖定可能的影響因素后，應(yīng)采用系統(tǒng)性驗(yàn)證方法確認(rèn)問題根源。建議采用以下步驟：
1、重復(fù)性驗(yàn)證：在相同條件下重新制備并測試至少3個試樣，觀察數(shù)據(jù)是否趨于收斂。
2、對比性驗(yàn)證：改變單一變量（如取樣方向、預(yù)處理?xiàng)l件），分析其對性能影響的趨勢是否合理。
3、替代性驗(yàn)證：更換設(shè)備或由不同操作人員執(zhí)行測試，以排除設(shè)備系統(tǒng)誤差或人為操作偏差。
通過上述步驟，可有效識別問題是源于試樣、設(shè)備還是操作流程，從而避免盲目調(diào)整或誤判。


四、構(gòu)建規(guī)范化的測試體系

要從根本上提升測試數(shù)據(jù)的穩(wěn)定性，必須將關(guān)鍵控制點(diǎn)固化為制度，實(shí)現(xiàn)流程的標(biāo)準(zhǔn)化：
1、嚴(yán)格統(tǒng)一試樣處理制度：明確規(guī)定試樣的儲存環(huán)境、干燥時間與條件、退火工藝等，尤其對濕敏性材料需制定嚴(yán)格的防潮措施。
2、規(guī)范取樣方法與位置：在技術(shù)文件中規(guī)定取樣區(qū)域、方向及加工刀具型號，避免因人員更替導(dǎo)致取樣習(xí)慣差異。
3、設(shè)備定期校準(zhǔn)與維護(hù)：制定夾具檢查、傳感器校準(zhǔn)、系統(tǒng)響應(yīng)驗(yàn)證的周期計(jì)劃，確保設(shè)備處于良好狀態(tài)。
4、測試環(huán)境與參數(shù)標(biāo)準(zhǔn)化：記錄并控制實(shí)驗(yàn)室溫濕度，統(tǒng)一加載速率、標(biāo)距長度等關(guān)鍵參數(shù)，確保數(shù)據(jù)具備良好的可追溯性。

結(jié)語

拉伸數(shù)據(jù)的穩(wěn)定性不僅依賴于設(shè)備的精度，更取決于整個測試流程中每一個環(huán)節(jié)的控制水平。每一次數(shù)據(jù)的異常波動，都是對實(shí)驗(yàn)設(shè)計(jì)與執(zhí)行嚴(yán)謹(jǐn)性的檢驗(yàn)。只有建立起從現(xiàn)象分析到邏輯推理、從局部驗(yàn)證到體系固化的系統(tǒng)思維，才能從根本上提升測試結(jié)果的可重復(fù)性與可靠性。這種嚴(yán)謹(jǐn)?shù)乃季S方式，也是材料測試工作具備科學(xué)價(jià)值的重要保障。
